Producten >>

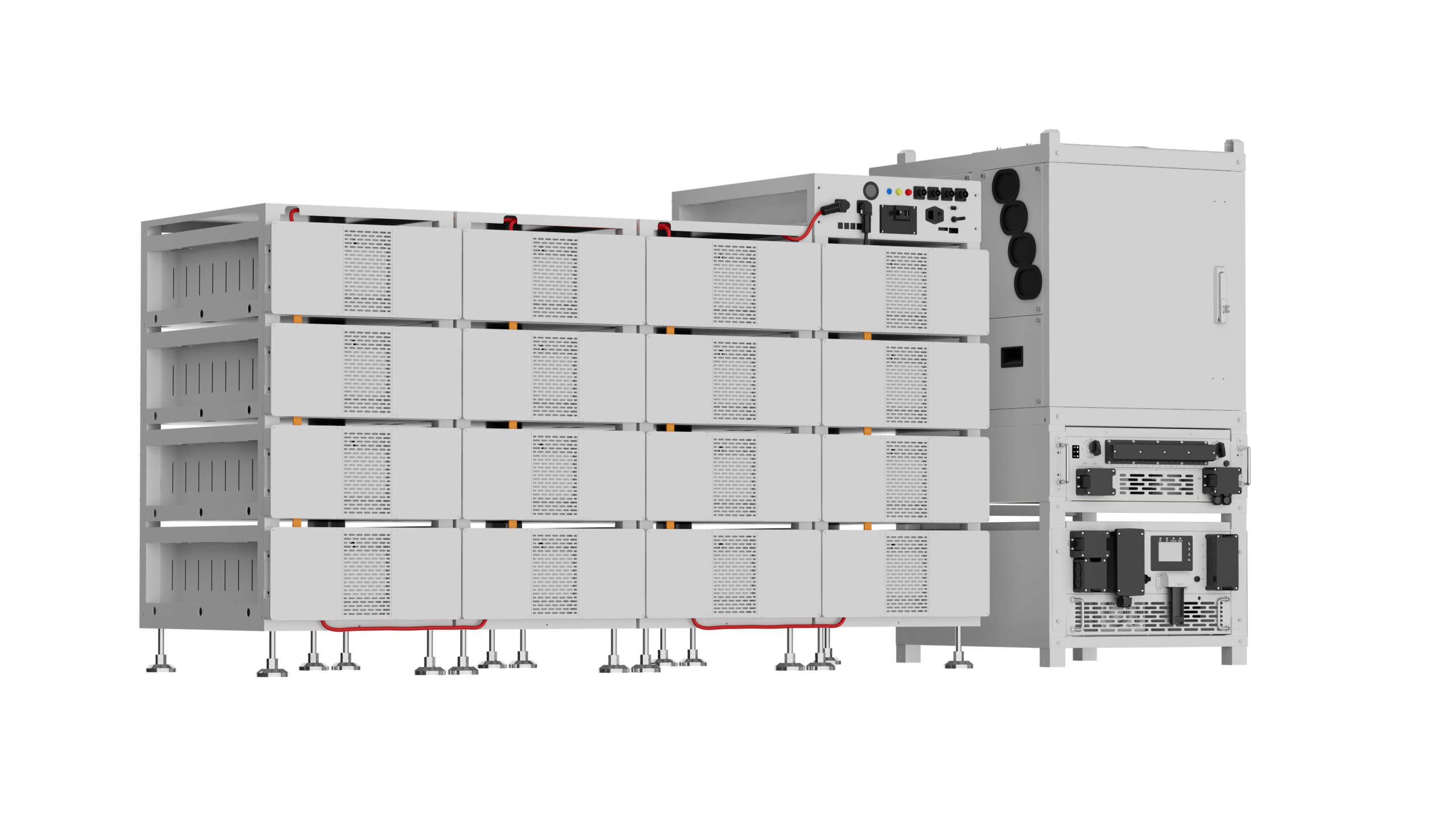

100kW-2.5MW C & I ESS Oplossing

100/125 kW PCS 200 kW MPPT 500 kW STS
BOS-B Pro-A3 Battey, 257kWh | 314Ah

Naadloos schakelen: STS-module kan in <10m schakelen tussen on-grid, off-grid en diesel modi.
Onafhankelijke High-Power Paths: Diesel, lading, en netverbindingen ondersteunen 500kW.
Uitgebreide back-up: tot 32 uur back-up met 16 racks per pc.
Smart Balancing: Independent BMS zorgt voor een optimale ladingsverdeling en verlengt de levensduur van de batterij.
Geïntegreerd EMS : Ondersteunt het opladen/ontladen van zero-export en time-of-use.
Eenvoudig beheer: kleurenaanraakscherm voor lokale of externe cloudaanpassingen

DOWNLOADGEBIED

>> Datasheet downloaden << >> Handleiding 1 downloaden <<

Technische specificaties

SUN-MPPT-L01-EU-AM8
SUN-STS500L
SUN-(100-125)K-PCS01HP3
BOS-B Pro-A3
Feedback

MPPT-module	SUN-MPPT-L01-EU-AM8
PV-tekenreeksinvoergegevens
Max. PV-toegangsvermogen (kW)	200
Max. PV-ingangsvermogen (kW)	160
Max. PV-ingangsspanning (V)	800
Opstartspanning (V)	200
MPPT-spanningsbereik (V)	180-750
Volledige belasting MPPT-spanningsbereik（V）	450-750
Nominale PV-ingangsspanning (V)	600
Max. Werkende PV-Inputstroom (A)	40 40 40 40 40 40 40 40 40
Max. Invoer Short-Circuit Stroom (A)	60 60 60 60 60 60 60 60
Nr van MPP Trackers	8
E ffi ciency
Max. E ffi ciency	>99%
MPPT E ffi ciency	>99,9%
Apparatuurbescherming
DC ingang omgekeerde bescherming	JA
DC ARC-bescherming	Optioneel
Anti-PID (Potential Induced Degradation)	Optioneel
DC Input Switch	JA
Surge Protection Level	TYPE II
Algemene Gegevens
Beschermingsgraad (IP)	IP65
Overspanningscategorie	OVC II
Kabinetsgrootte [W×H×D] (mm)	543x198x700
Gewicht (kg)	41.75
Type Koeling	Intelligente luchtkoeling
Veiligheid EMC/Norm	IEC/EN 62109-1
DC-uitgangsstroom (A)
DC-uitgangsspanningsbereik (V )	630-1000
Max. DCOutputstroom (A )	200

STS-module	SUN-STS500L
Gr rid/PCS Side Data
Nominale AC Input/Output Actieve Power（kW）	500
Beoordeelde AC Input/Output Huidige（A）	758/725
Nominale invoer-/uitvoerspanning (V)	220/380, 230/400 (driefasig)
Grid Connection Form	3L/N/PE
Nominale invoer-/uitvoerrasterfrequentie	50Hz/60Hz
Laad Side Data
Nominale uitvoer Actieve kracht（kW）	500
Beoordeelde Output Huidige（A）	758/725
Nominale uitgangsspanning (V)	220/380, 230/400 (driefasig)
Grid Connection Form	3L/N/PE
Nominale frequentie van het uitvoerraster	50Hz/60Hz
GEN Side Data
Nominale AC-ingang Actieve kracht（kW）	500
Beoordeelde AC Input Huidige（A）	758/725
Nominale ingangsspanning (V)	220/380, 230/400 (driefasig)
Grid Connection Form	3L/N/PE
Nominale invoerroosterfrequentie	50Hz/60Hz
Algemene Gegevens
Uit het net schakeltijd	<10m
Beschermingsgraad (IP)	IP20
Categorie Overspanning	OVC III
Kabinetsgrootte [W×H×D] (mm)	543x575x671
Gewicht (kg)	108
Type Koeling	Natural Cooling
Veiligheid EMC/Norm	IEC/EN 61439-1/-2

PCS-model	SUN-100K-PCS01HP3	SUN-125K-PCS01HP3
Battery Data
Batterij Type	Lithium-ion
Batterij Voltage Range (V)	630-1000
Max. Laadstroom (A)	175	200
Max. Ontlaadstroom (A)	175	200
Oplaadstrategie voor Li-ionbatterij	Zelfaanpassing aan BMS
Aantal Batterij Input	1
DC Input Data
DC Input Voltage Range (V)	630-1000
Max. DC-ingangsstroom (A)	200
AC Input/Output Data
Nominaal AC Input/Output Actief Vermogen (kW)	100	125
Max. AC Input/Output Schijnbaar Vermogen (kVA)	110	125
Nominale AC-invoer/uitvoerstroom (A)	151,6/145	189,4/181,2
Max. AC Input/Outputstroom (A)	166,7/159,5	189,4/181,2
Nominale invoer/uitvoerspanning/bereik (V)	220/380, 230/400 0,85Un-1,1Un
Grid Connection Form	3L N PE
Nominale invoer-/uitvoerrasterfrequentie/bereik	50Hz/45Hz-55Hz 60Hz/55Hz-65Hz
Aanpassingsbereik van de vermogensfactor	-1~1
Totale huidige harmonische vervorming THDi	<3% (van nominaal vermogen)
DC Injectiestroom	<0,5% In
Efficiency
Max. Efficiency	98,5%
Euro-efficiëntie	97,8%
Apparatuurbescherming
	AC-uitgang Overstroombeveiliging, AC-uitgang Overspanning Bescherming, AC Output Short Circuit Bescherming, Thermische Bescherming, Anti - eilandbescherming, Detectie van isolatie-impedantie, residuele stroomdetectie
Surge Protection Level	TYPE II (DC), TYPE II (AC)
Interface
LCD/LED-display	LCD
Communicatie Interface	WIFI, RS485, BLIK, Meter
Algemene Gegevens
Bedrijfstemperatuurbereik (℃)	-40℃to -60℃,>45℃ Afleidend
Toegestane Omgevingsvochtigheid	0-95%
Toelaatbare Hoogte	4000m
Noise	<75dB
Beschermingsgraad (IP)	IP 65(PCS-module)
Kabinetsgrootte [W×H×D] (mm)	543x310x775（Exclusief connectoren en beugels）
Gewicht (kg)	81.86
Omvormertopologie	Niet-geïsoleerd
Overspanningscategorie	OVC II(DC), OVC III(AC)
Type van Koeling	Intelligente Luchtkoeling
Garantie	5 jaar/10 jaar de Garantieperiode hangt af van de definitieve installatieplaats van Omvormer, Meer informatie Raadpleeg het garantiebeleid
Netregelgeving	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99,VDE-AR-N 4105
Veiligheid/EMC-norm	IEC/EN 62477-1

Model	BOS-B Pro-A3
Hoofdparameter
Batterij Module Energie (kWh )	16.08
Nominale spanning van de batterijmodule (V )	51.2
Capaciteit batterijmodule (Ah )	314
Modulegewicht Geschat (kg )	126
Batterijmodule Qty In-serie (optioneel )	5~16
Matching Mode	PCS: 14-16 eenheden voor PCS-on-grid-toepassingen, 15-16 eenheden voor PCS-off-grid-toepassingen
	PCS MPPT: 16units (on/off-grid) voor MPPT Open-Circuit Voltage ≤800V;15 units (on/off-grid) voor MPPT Open-Circuit Voltage ≤750V; 14units (on-grid) voor MPPT Open-Circuit Voltage ≤ 700V
Max.System Nominale Voltage (V )	819.2
Max.System Energy (kWh )	257.23
Max.System Bruikbare Energie (kWh )	231.51
Max.Charge/Discharge Stroom (A)	180
Andere Parameter
Bedrijfstemperatuur (℃ )	Opladen:0 ~ 55 Ontladen :-20 ~ 55
Opslagtemperatuur (℃ )	0 ~ 35
Thermisch beheer	Slimme ventilator koeling
LCD Display	SOC / Foutcode
Status Indicator	Geel: Batterij Hoogspanningsvermogen Op Rood: Batterijsysteem Alarm
Communicatiehaven	TCP / RS485 /BLIK
Communicatie met BMS	CAN
Vochtigheid	5% ~ 85%
Altitude	≤3000m
IP-beoordeling van behuizing	IP20
Lawaai (dB )	TBD
Systeemafmeting ( W × H × D, mm )	2150 × 1305 × 800
Systeemgewicht Geschat (kg)	2240
Installatie Locatie	Rack Gemonteerd
Beveel de diepte van het ontslag aan	90%
Cycle Life	25±2°C, 0,5C /0,5C, EOL70%≥6000
Garantie Periode	10 jaar
Certificering	CE/IEC62619 /IEC62040 /UN38,3
