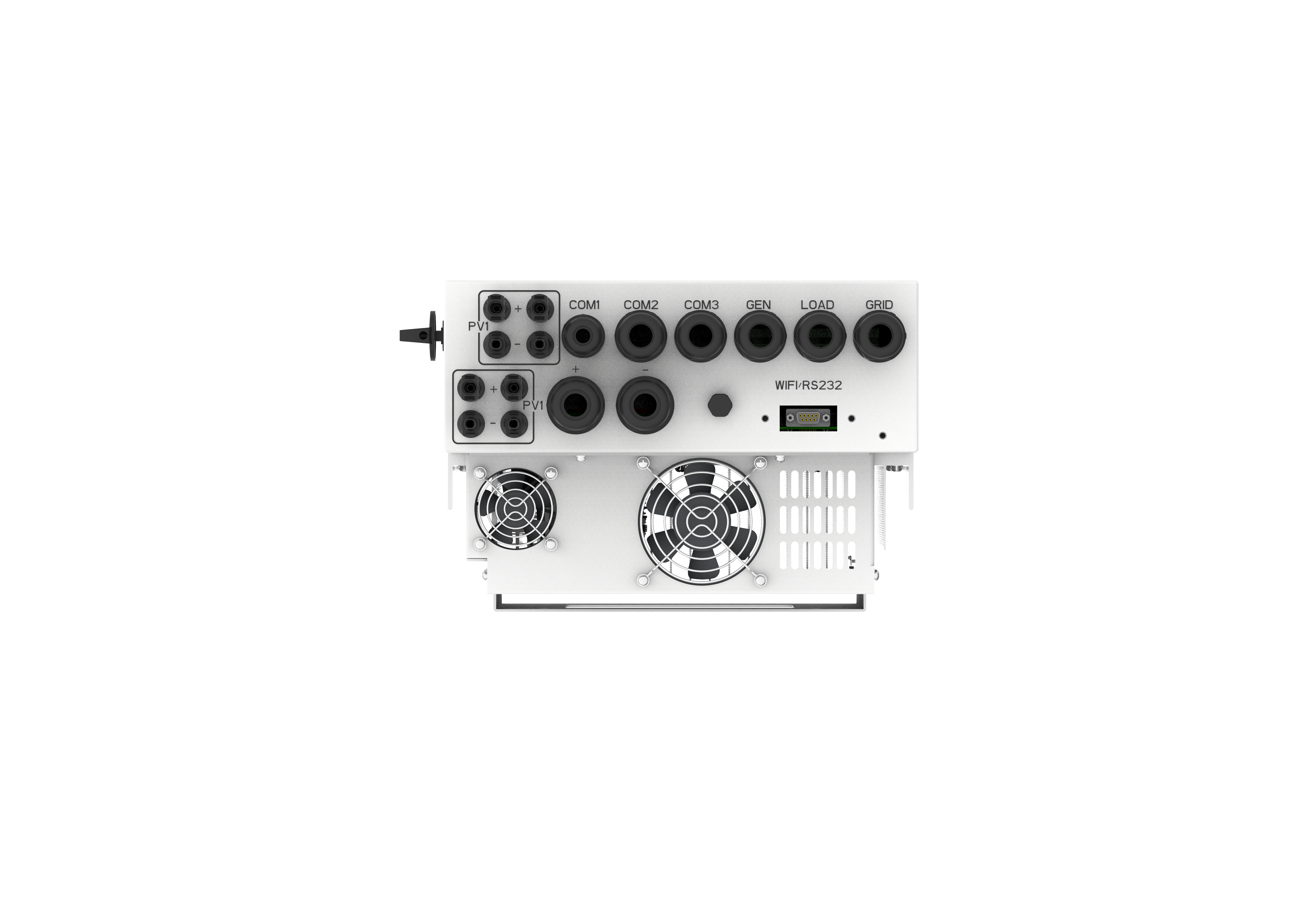

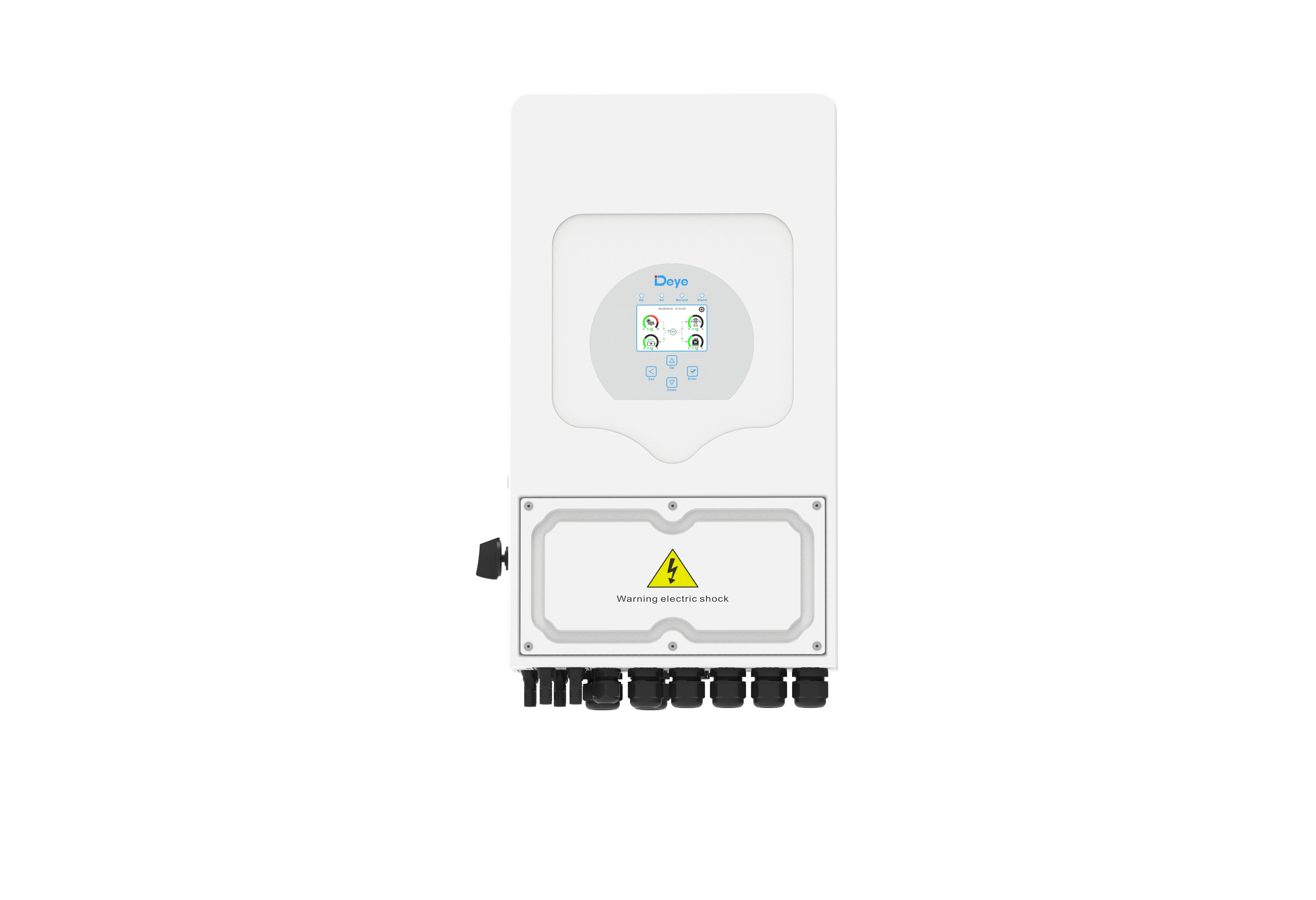

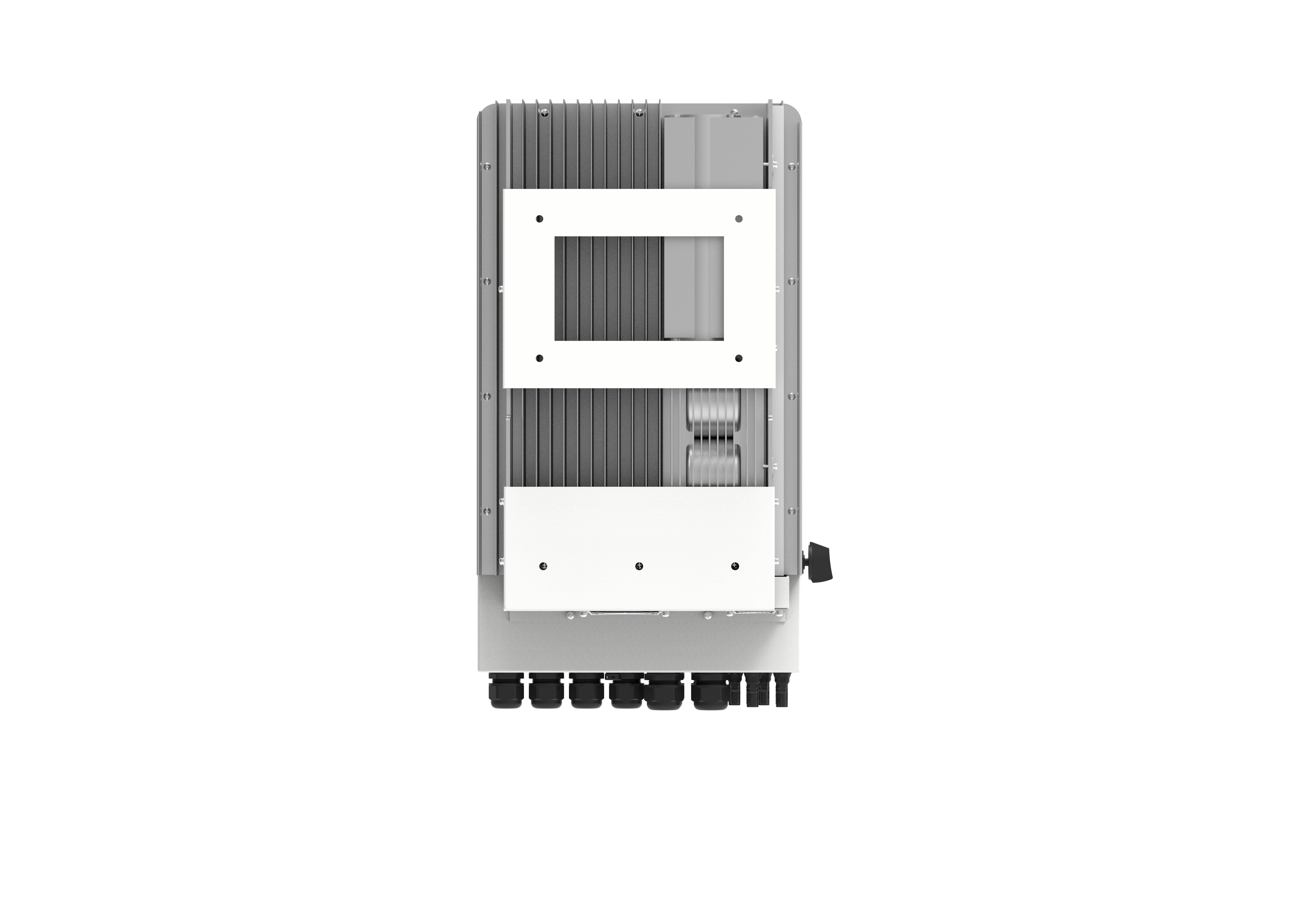

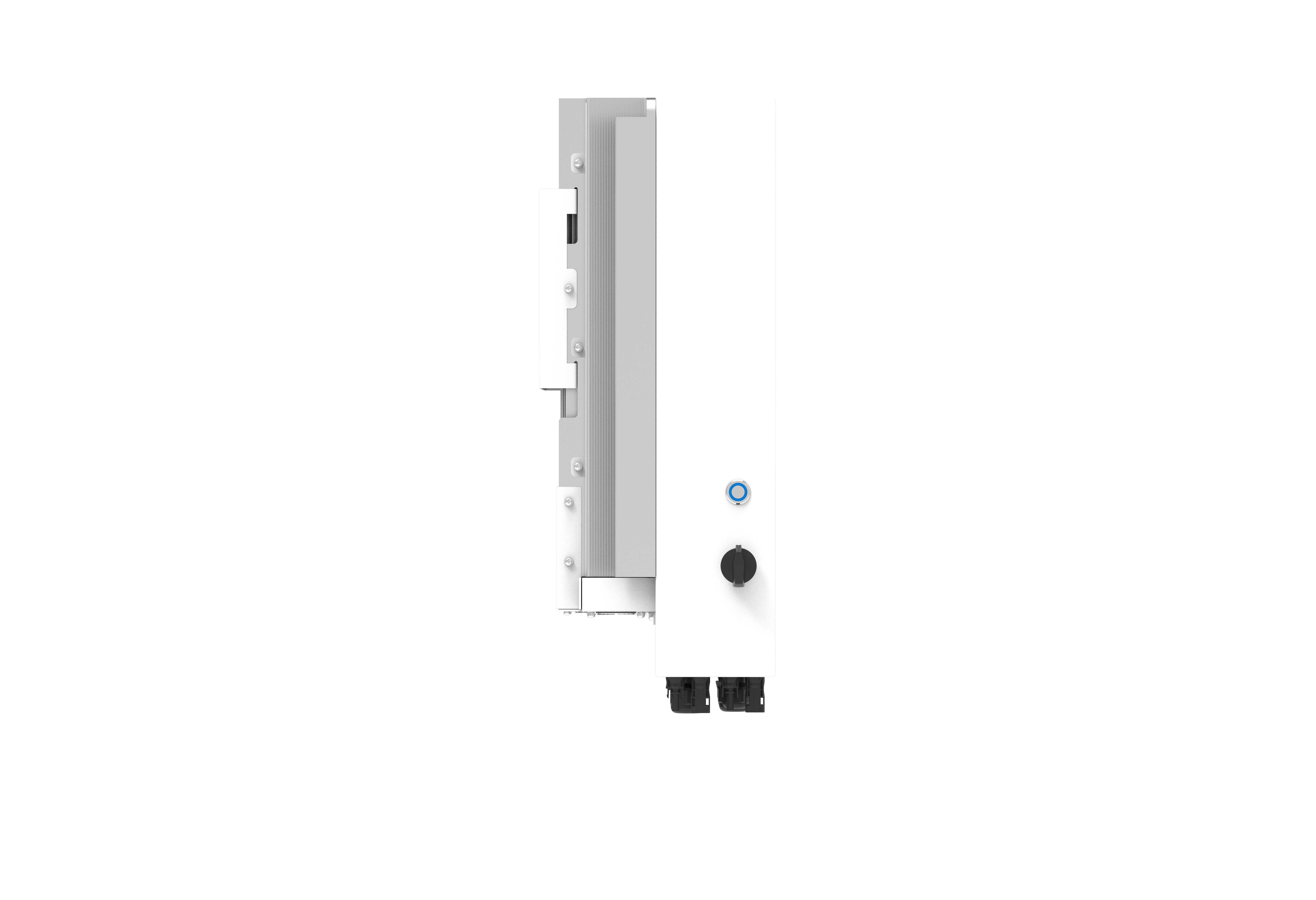

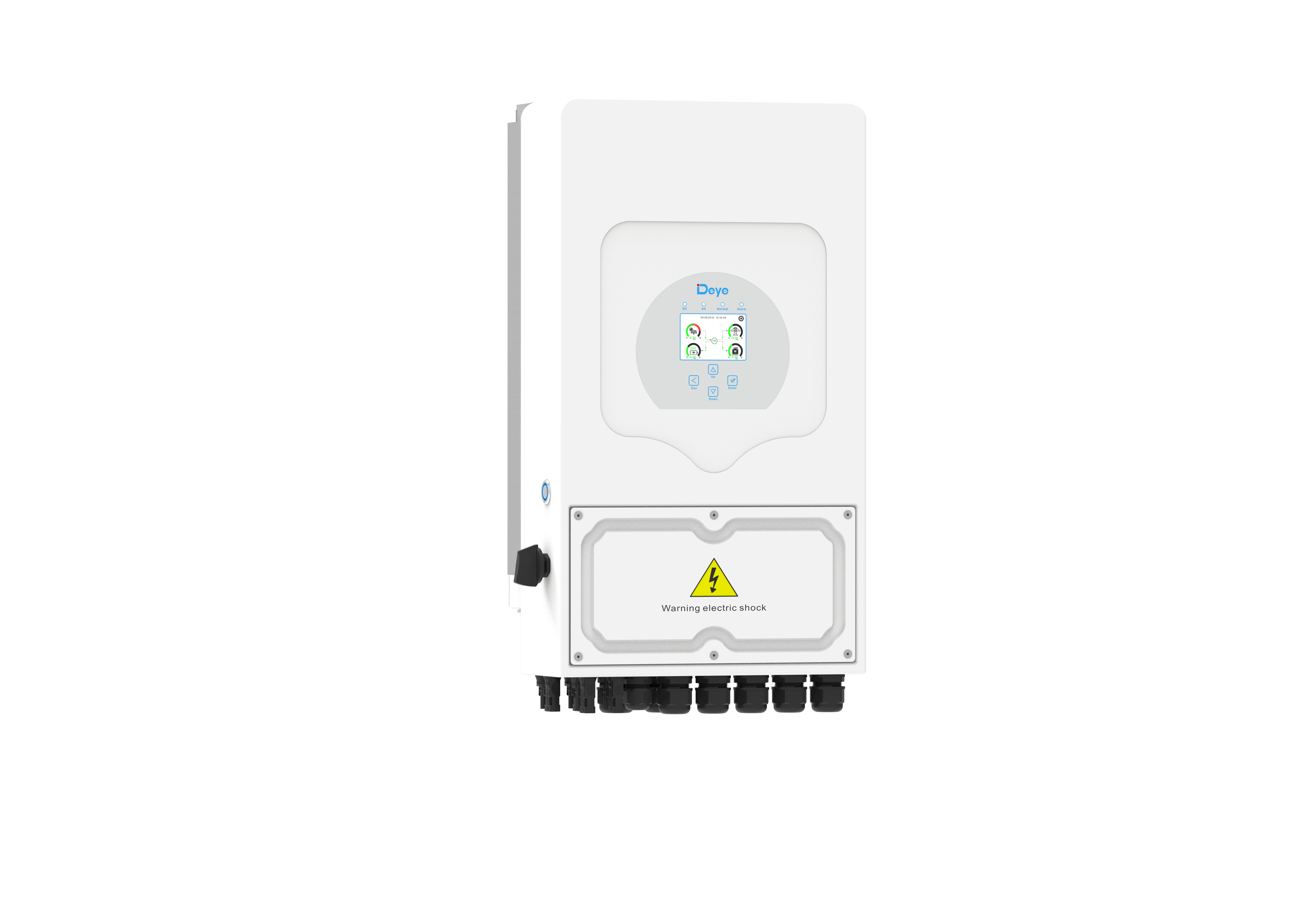

SUN-3.6/5/6/7/7.6/8/10K-SG05LP1-EU

Eenfasige hybride omvormer | 3,6-10kW | | 2 MPPT | LV-batterij ondersteund

Kleurrijke touch LCD, IP65 beschermingsgraad
AC koppel naar bestaande zonnestelsel retrofitten
Max. 16 stuks parallel voor on-grid en off-grid

bediening; Ondersteuning van meerdere batterijen parallel
Max. laad-/ontlaadstroom van 190A
6 tijdsperioden voor het opladen/ontladen van de batterij
Ondersteuning voor het opslaan van energie uit dieselgenerator

DOWNLOADGEBIED

>> Datasheet downloaden << >> Handleiding 1 downloaden <<

>> Download Certificate <<

hybridinverter_eudeclaration-sun-3.6-8k-sg05lp1-eusun-3.6-8k-sg05lp1-eu-sm2sun-3.6-8k-sg05lp1-eu-sm2-psun-3.6-8k-sg05lp1-eu-am2-p 241125001

certificaat_australië asnzs4777.2-2

certificaat_emc en62920-5

certificaat_emc eniec61000-5

certificaat_europa en50549-1_eng-1

certificaat_europa en50549-1_fra-1

certificaat_frankrijk en50549-1-1

certificaat_duitsland vde4105

certificaat_duitsland vde4105 nsprotection

certificaat_iec62116 iec60068 iec61683 iec61727-1

certificaat_lvd en62109-4

certificaat_polen pn-en50549-1-1

certificaat_saudi arabië saso-1

certificaat_southafrica nrs097-4

certificaat_spanje nts-4

certificaat_spanje rd647 rd413 rd1699-4

certificaat_spanje une217001-3

certificaat_spanje une217002-4

certificaat_zwitserland naeea-ne7-1

certificaat_tuvmark en62109-4

Technische specificaties

SUN-(3,6-10)K-SG05LP1-EU
Feedback

Model	SUN-3,6K-SG05LP1-EU	SUN-5K-SG05LP1-EU	SUN-6K-SG05LP1-EU	SUN-7K-SG05LP1-EU	SUN-7,6K-SG05LP1-EU	SUN-8K-SG05LP1-EU	SUN-10K-SG05LP1-EU
Batterij Input Data
Batterij Type	Loodzuur of lithium-ion
Batterij Voltage Range (V)	40-60
Max.oplaadstroom (A)	90	120	135	175	190	190	210
Max.Losstroom (A)	90	120	135	175	190	190	210
Oplaadstrategie voor Li-ionbatterij	Zelfaanpassing aan BMS
Aantal batterij-input	1
PV-tekenreeksinvoergegevens
Max. PV-toegangsvermogen (W)	7200	10000	12000	14000	15200	16000	20000
Max PV Input Power（W）	5760	8000	9600	11200	12160	12800	16000
Max PV Ingangsspanning（V）	500
Opstartspanning（v）	125
MPPT Spanningsbereik（V）	150-425
Nominale PV-ingangsspanning (V)	370
Max Werkende PV-Input Huidige（A）	13 13			26 26
Max Input Short-Circuit Current（A）	17 17			34 34
No.of MPP Trackers/No.of String Per MPP Tracker	2/1 1			2/2 2
AC Input/Output Data
Nominale AC Input/Output Actieve Macht（W）	3600	5000	6000	7000	7600	8000	10000
Max AC Input/Output Schijnbaar Vermogen （VA）	3960	5500	6600	7700	8360	8800	11000
Beoordeelde AC Input/Output Huidige（A）	16,4/15,7	22,7/21,7	27,3/26,1	31,9/30,5	34,5/33	36,4/34,8	45,5/43,5
Max AC Input/Output Current（A）	18/17.2	25/23,9	30/28,7	35,0/33,5	38/36,3	40/38,3	50/47,9
Max Continu AC Passthrough (raster om te laden)（A）	35		40	50
Piekvermogen (off-grid)（W）	2 keer nominaal vermogen, 10s
Nominale invoer/uitvoerspanning/bereik (V)	220V/230 0,85Un-1,1Un
Grid Connection Form	LN PE
Nominale invoer-/uitvoerrasterfrequentie/bereik	50Hz/45Hz-55Hz 60Hz/55Hz-65Hz
Aanpassingsbereik van de vermogensfactor	0,8 voorsprong-0,8achterstand
Totale huidige harmonische vervorming THDi	<3% (van nominaal vermogen)
DC Injectiestroom	<0,5%ln
Efficiency
Max Efficiency	97,60%
Euro-efficiëntie	96,50%
MPPT Efficiency	＞99%
Apparatuurbescherming
Geïntegreerd	DC-bescherming tegen omgekeerde polariteit, AC-uitgangsoverstroombeveiliging, thermische bescherming, AC-uitgangsoverspanningsbeveiliging, AC-uitgangskortsluitingbescherming, DC-componentbewaking, boogbreukcircuitonderbreker (optioneel), bescherming tegen eilandbestuiving, DC-schakelaar, detectie van isolatie-impedantie, detectie van resterende stroom
Surge Protection Level	TYPE II (DC), TYPE II (AC)
Interface
Communicatie Interface	WIFI/RS485/KAN
LCD/LED-display	LCD
Algemene Gegevens
Werkend Temperatuurwaaier	-40 tot 60℃, >45℃ Afleidend
Toegestane Omgevingsvochtigheid	0~100%
Toelaatbare Hoogte	2500m
Noise	＜45
Beschermingsgraad (IP)	IP65
Omvormertopologie	Niet-geïsoleerd
Overspanningscategorie	OVC II(DC),OVC III(AC)
Kabinetsgrootte（WHD）[mm]	330×580×232 (exclusief connectoren en beugels)
Gewicht[kg]	24.9
Garantie	5 jaar/10 jaar de garantieperiode is afhankelijk van de definitieve installatieplaats van de omvormer. Meer informatie Raadpleeg het garantiebeleid
Type Koeling	Intelligente luchtkoeling
Netregelgeving	IEC 61727,IEC 62116,CEI 0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G98,G99,VDE-AR-N 4105
Veiligheid EMC/Norm	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
