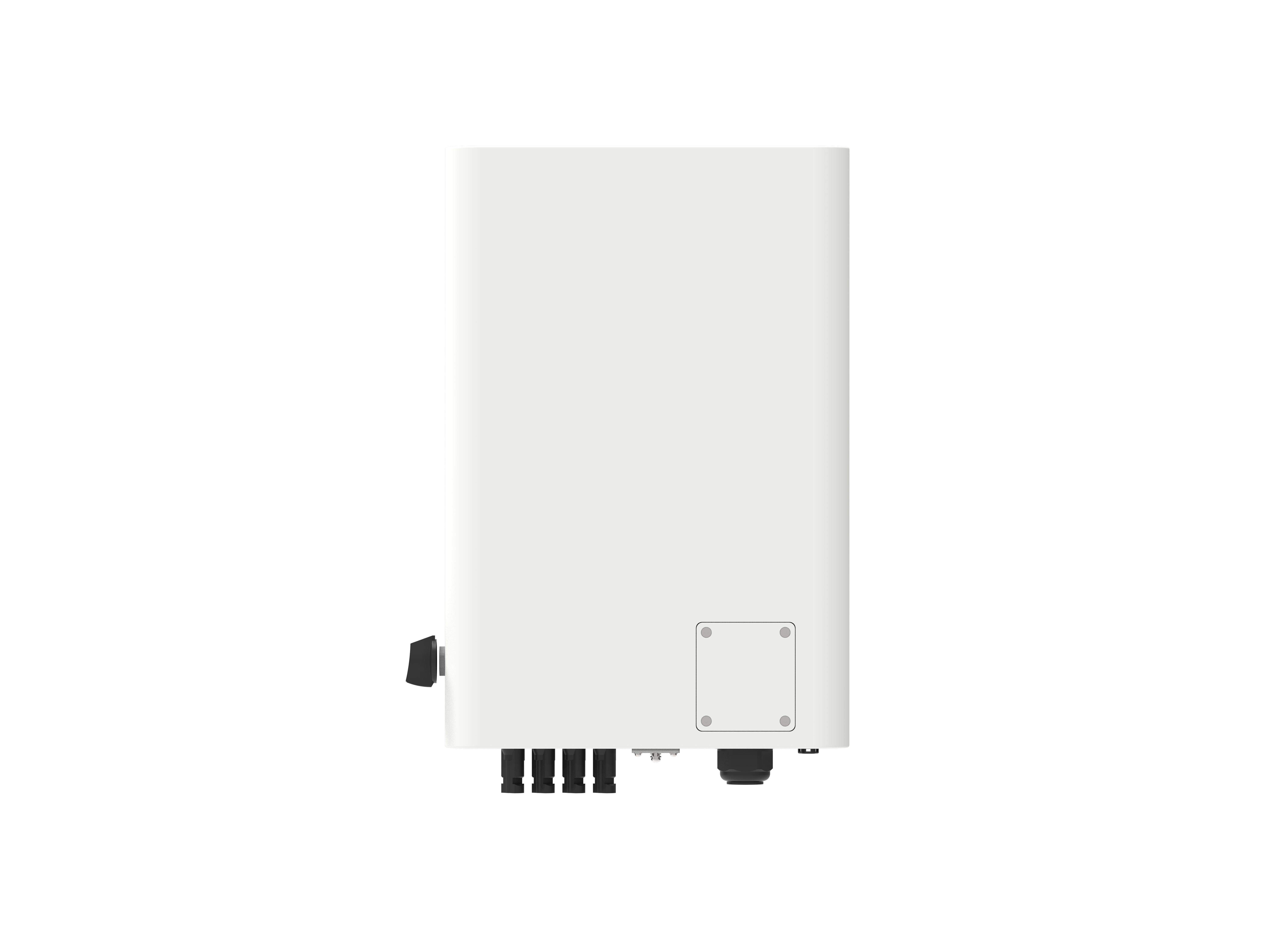

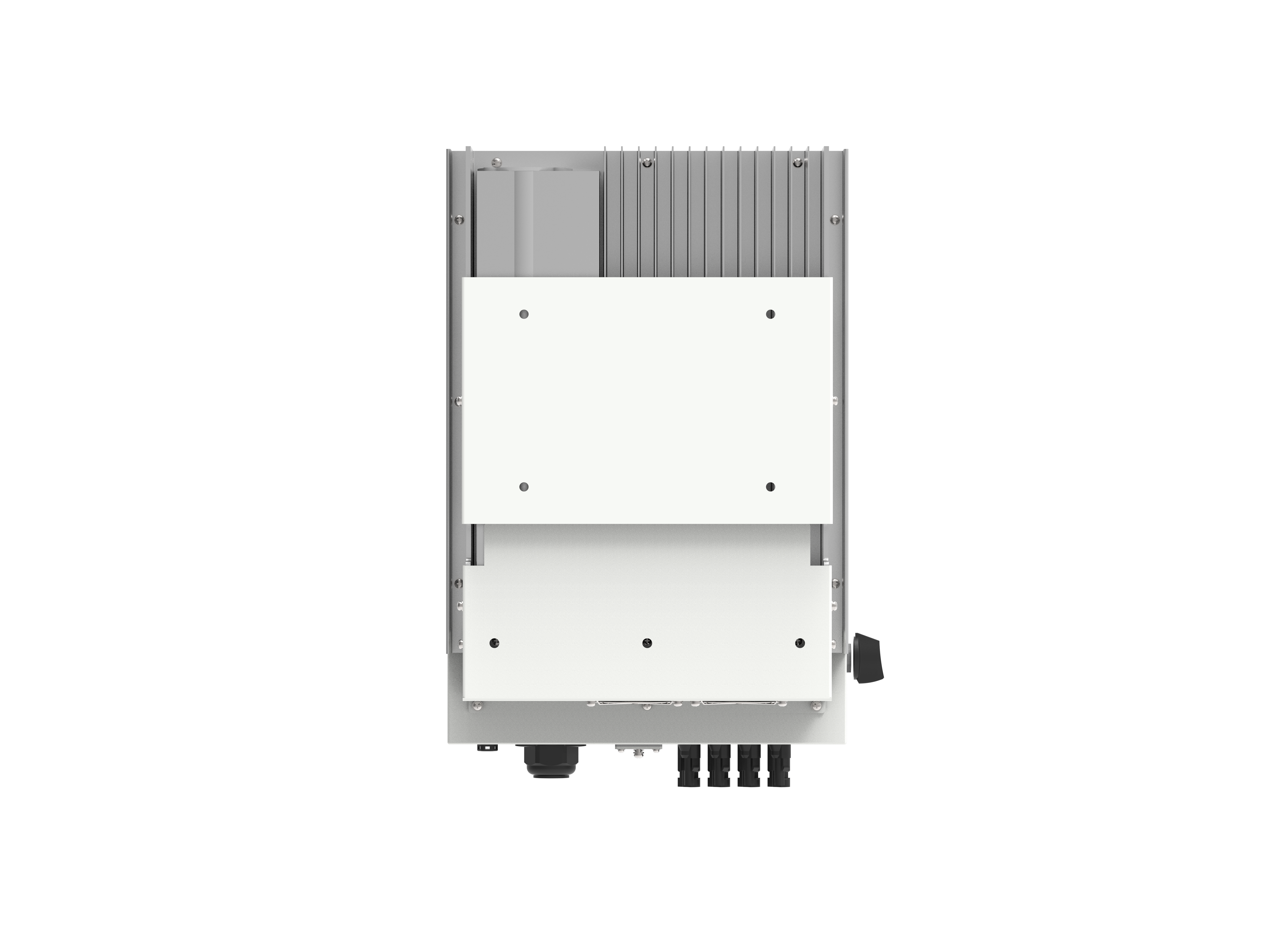

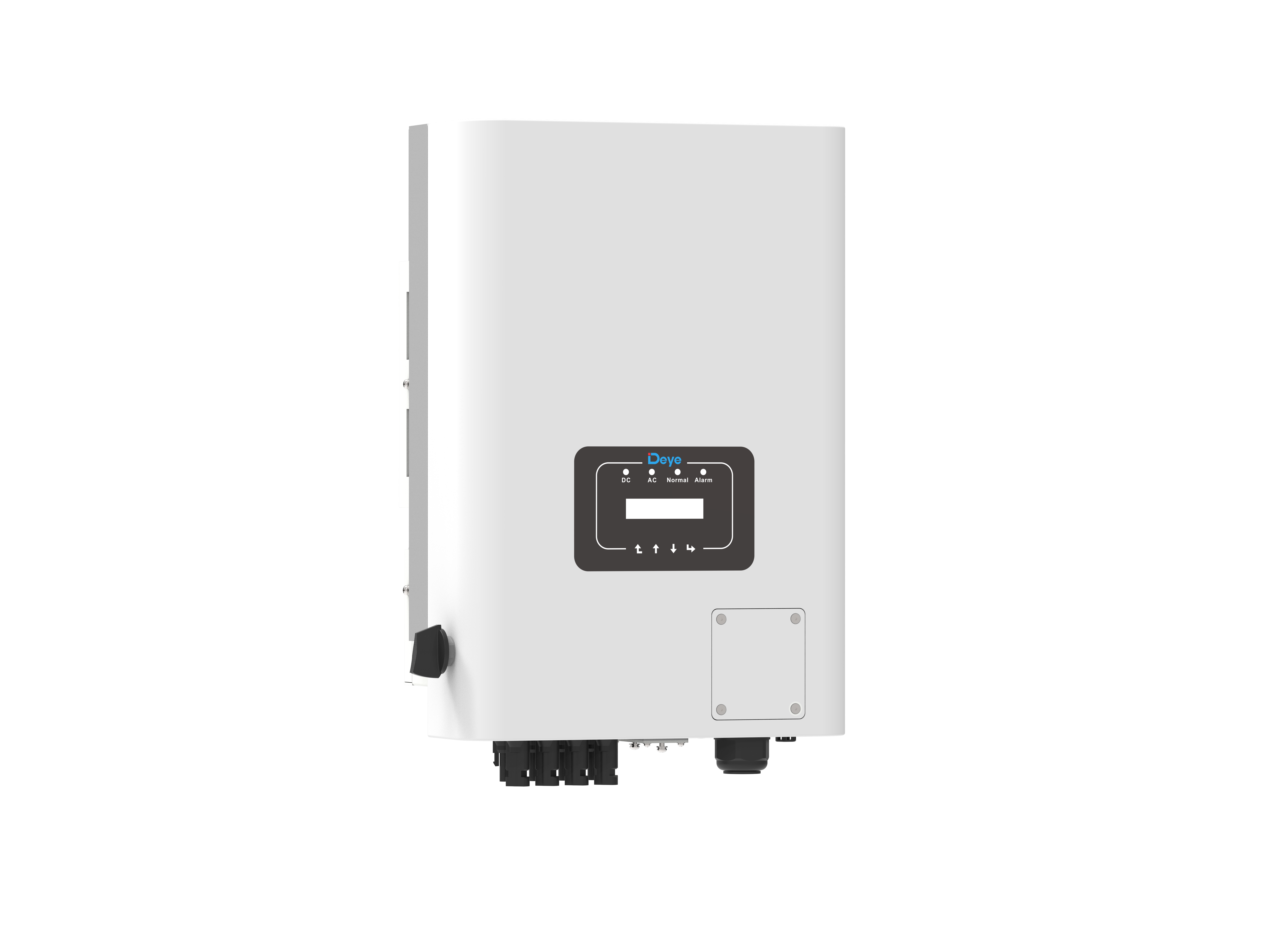

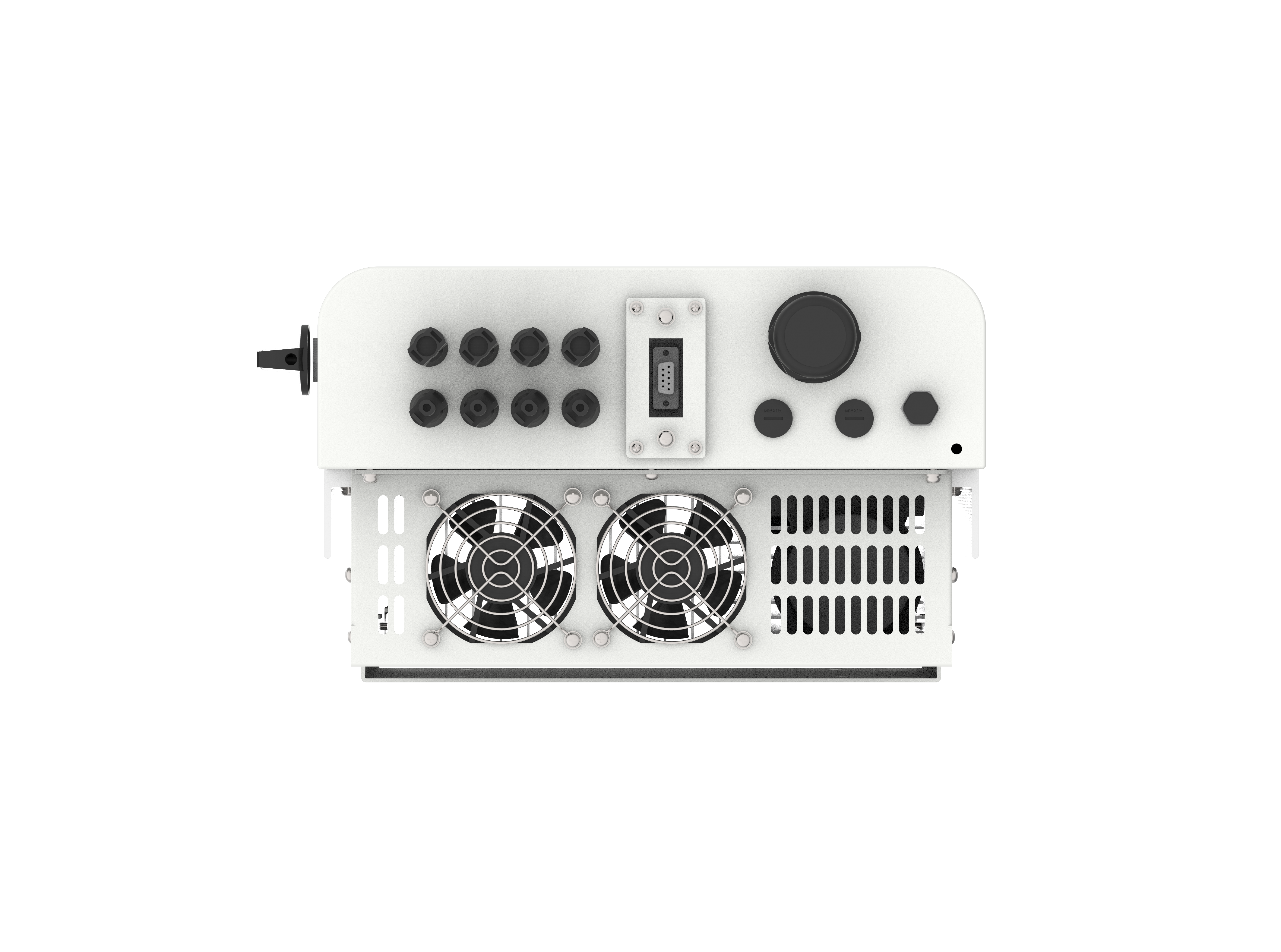

SUN-18/20/22/23/25K-G05

Drie fasen | 18-25kW | 2 MPPT

2 MPP-tracker, Max. efficiëntie tot 98,6%
Nul export applicatie, VSG applicatie
Snaar intelligente monitoring (optioneel)
Breed uitgangsspanningsbereik
Anti-PID-functie (optioneel)

DOWNLOADGEBIED

>> Datasheet downloaden << >> Handleiding 1 downloaden <<

Technische specificaties

SUN-(18-25)K-G05
Feedback

Model	SUN-18K-G05	SUN-20K-G05	SUN-22K-G05	SUN-23K-G05	SUN-25K-G05
PV String Invoer Datum
Max. PV-ingangsvermogen (kW)	23.4	26	28.6	29.9	32.5
Max. PV Input Voltage (V)	1100
Opstartspanning (V)	250
MPPT spanningsbereik (V)	200-1000
Nominale PV-ingangsspanning (V)	600
Max. Input Kortsluitingstroom (A)	39 39
Max. Werkende PV-Inputstroom (A)	26 26
Nr van MPP Trackers/Nr. van Strings per MPP Tracker	2/2 2
AC Output Side
Nominaal AC-uitgangsactief vermogen (kW)	18	20	22	23	25
Max. AC Output Schijnbaar Vermogen (kVA)	19.8	22	24.2	25.3	27.5
Nominale AC-uitgangsstroom (A)	27,3/26,1	30,3/29	33,4/31,9	34,9/33,4	37,9/36,2
Max. AC-uitgangsstroom (A)	30/28,7	33,3/31,9	36,7/35,1	38,4/36,7	41,7/39,8
Nominale uitgangsspanning/bereik (V)	220/380V, 230/400V 0,85Un-1,1Un
Grid Connection Form	3L/N/PE
Nominale frequentie/bereik van het uitvoerraster (Hz)	50/45-55, 60/55-65
Aanpassingsbereik van de vermogensfactor	0,8 wat leidt tot een achterstand van 0,8
Totale huidige harmonische vervorming THDi	<3%
DC Injectiestroom	<0,5%ln
Efficiency
Max. Efficiency	98,50%
Euro-efficiëntie	98%
MPPT Efficiency	＞99%
Apparatuurbescherming
DC Reverse Polarity Protection	Ja
AC Output Overcurrent Protection	Ja
AC Output Overvoltage Protection	Ja
AC Output Short Circuit Protection	Ja
Thermische Bescherming	Ja
Isolatie Impedantie Detectie	Ja
DC Component Monitoring	Ja
Arc Fault Circuit Interrupter (AFCI)	Optioneel
Anti-eilandbescherming	Ja
Reststroomdetectie	Ja
Surge Protection Level	TYPE II (DC), TYPE II (AC)
DC Switch	Ja
Interface
Communicatie Interface	RS485/RS232
Monitor Mode	GPRS/WIFI/Bluetooth/4G/LAN (facultatief)
Algemene Gegevens
Bedrijfstemperatuurbereik	-25 tot 60℃, >45℃ Afleidend
Toegestane Omgevingsvochtigheid	0~100%
Toegestane Hoogte	4000m
Geluidsniveau	≤ 50dB(A)
Beschermingsgraad (IP)	IP65
Omvormertopologie	Niet-geïsoleerd
Overspanningscategorie	OVC II(DC),OVC III(AC)
Kastafmetingen (BHD) [mm]	362mm527mm220mm（Exclusief connectoren en beugels）
Gewicht [kg]	20
Garantie [jaar]	5 jaar
Type Koeling	Intelligente luchtkoeling
Netregelgeving	IEC 61727,IEC 62116,CEI 0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N 4105
Veiligheid EMC/Norm	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
