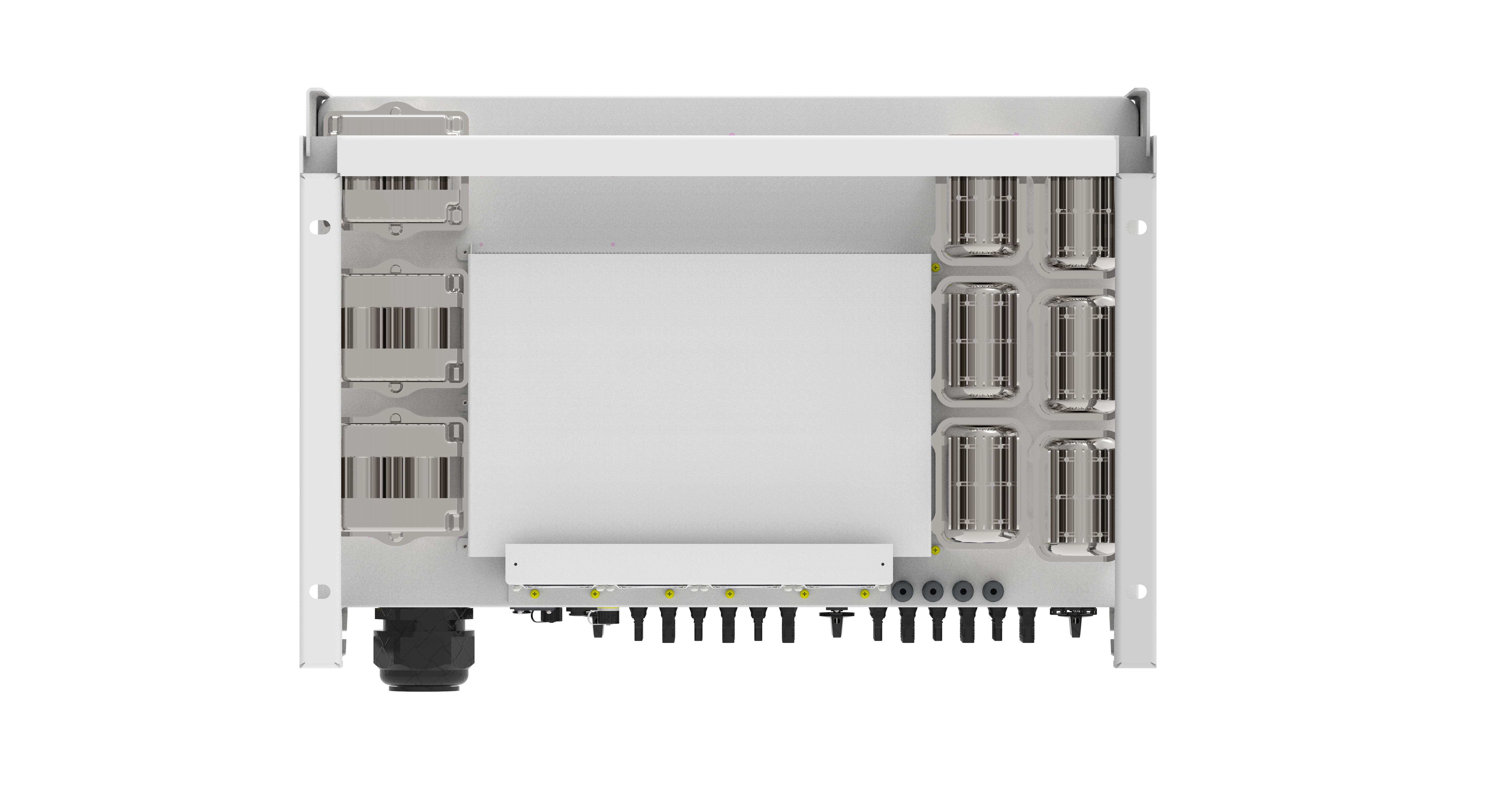

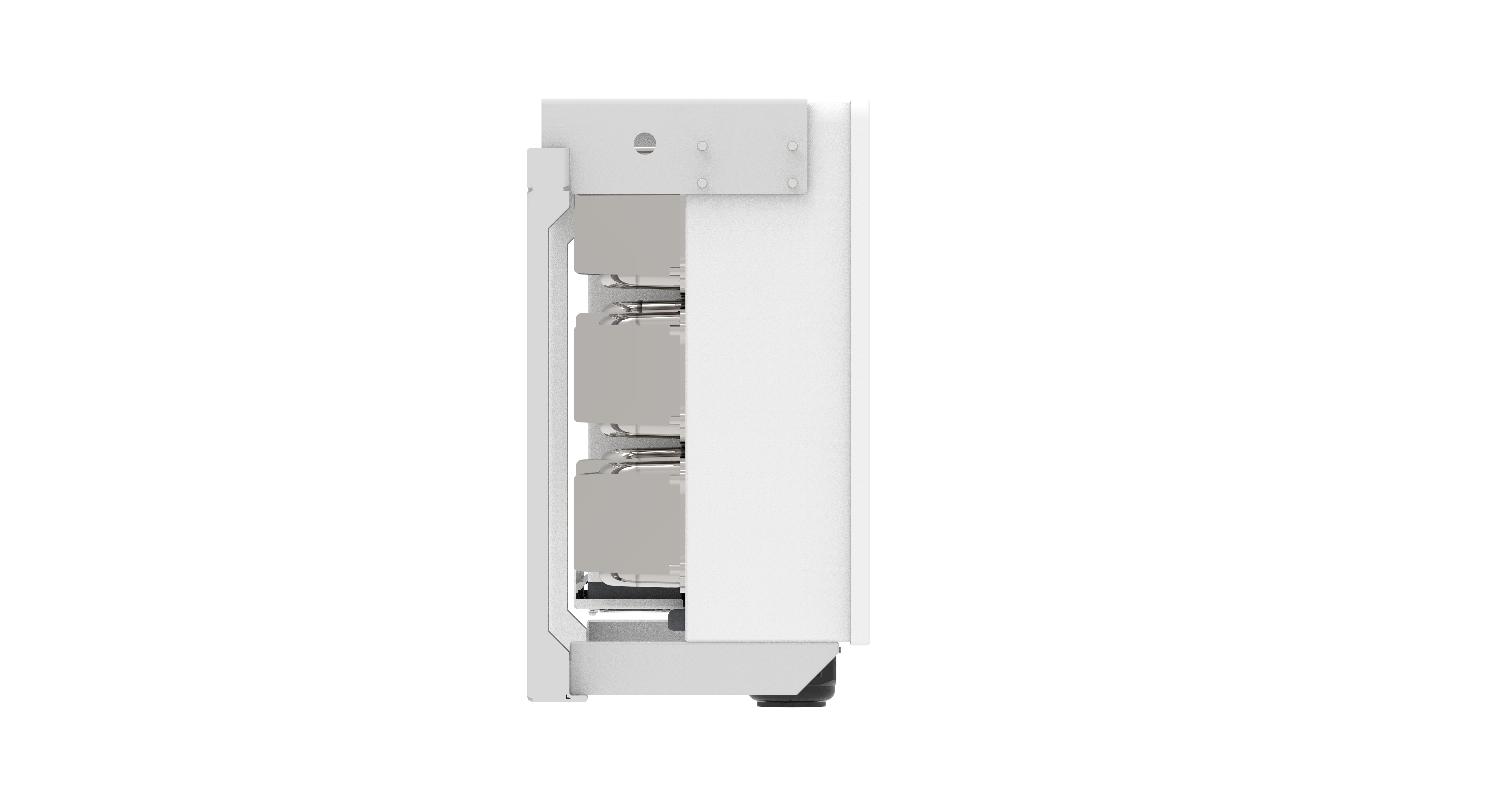

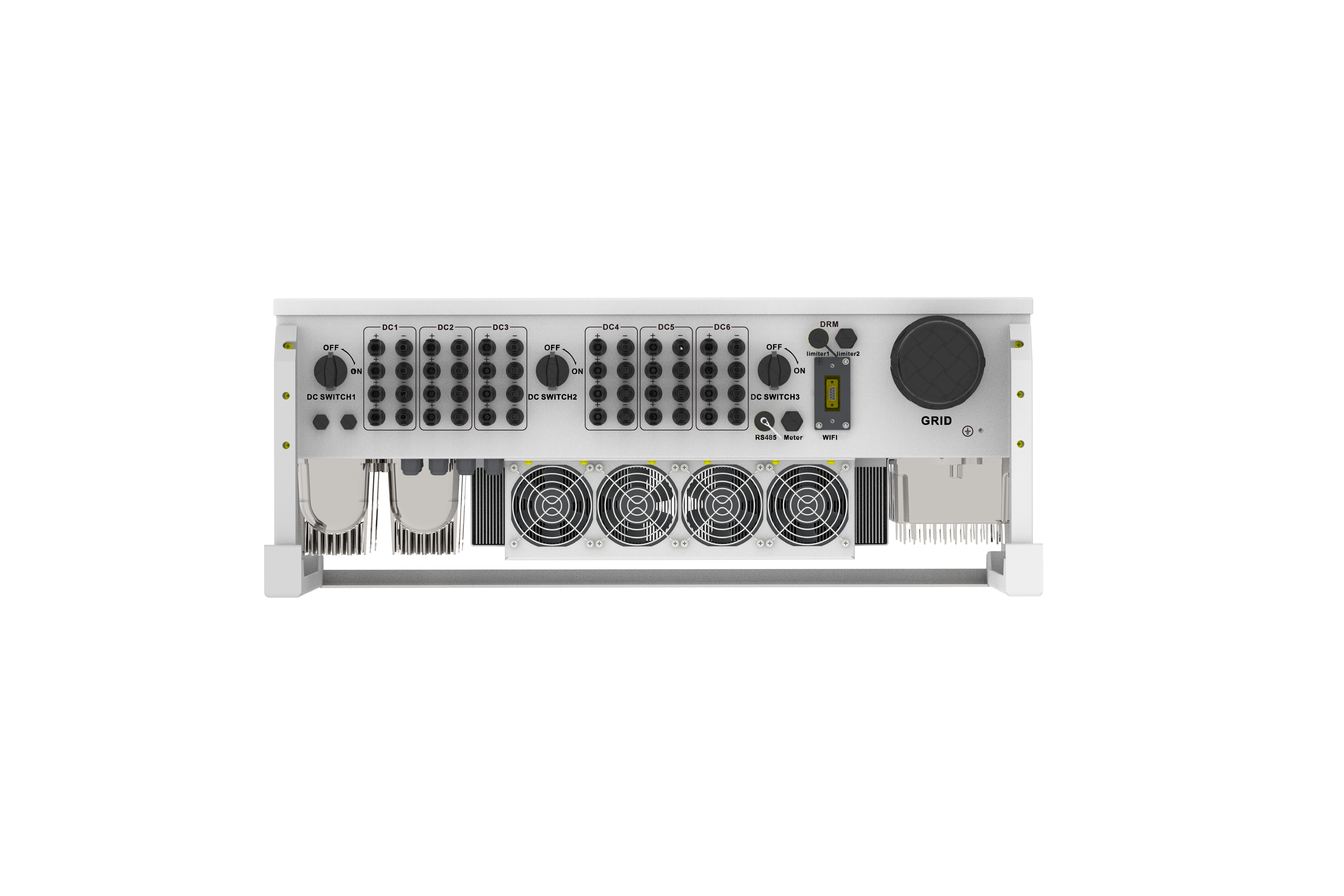

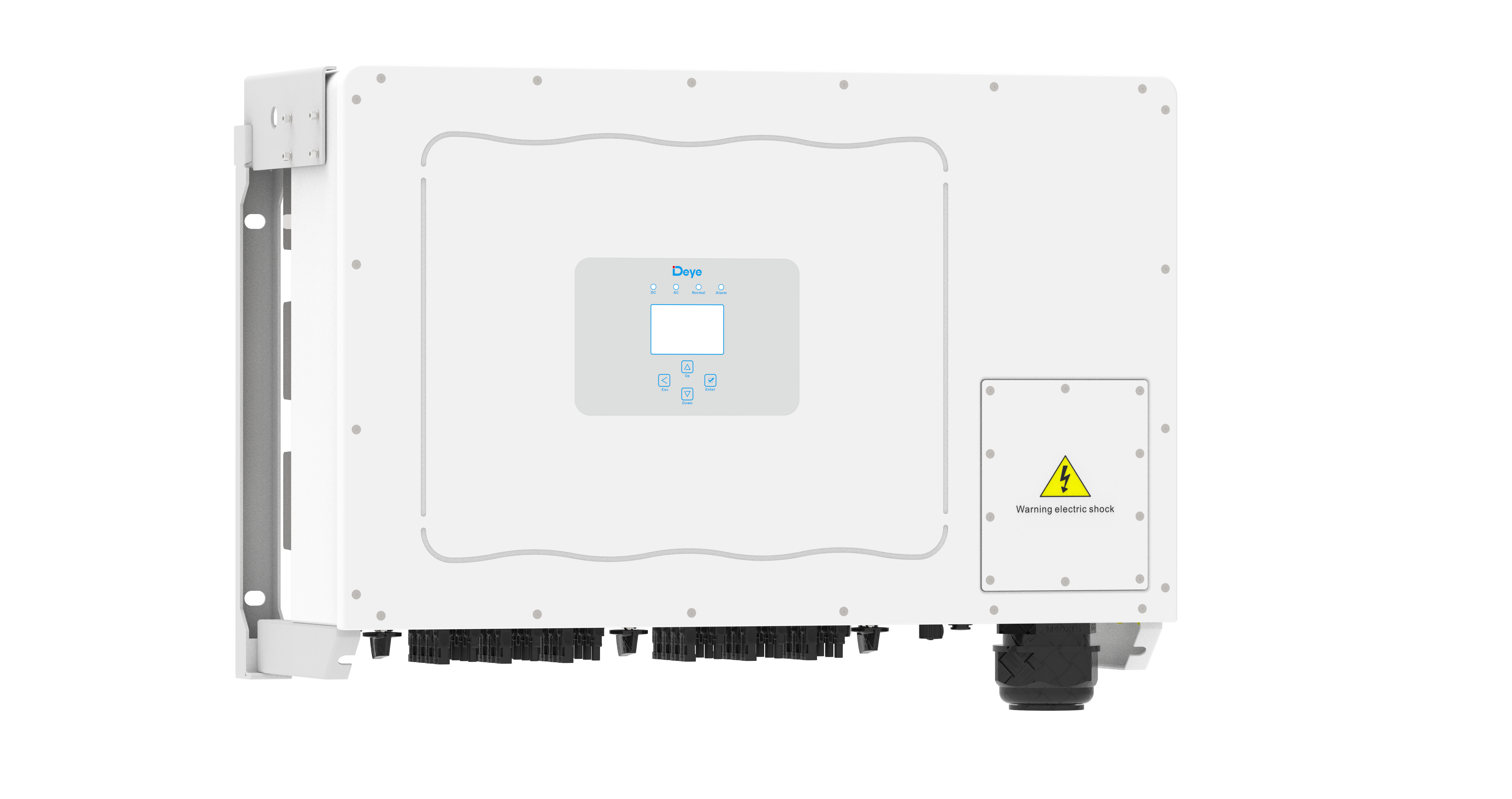

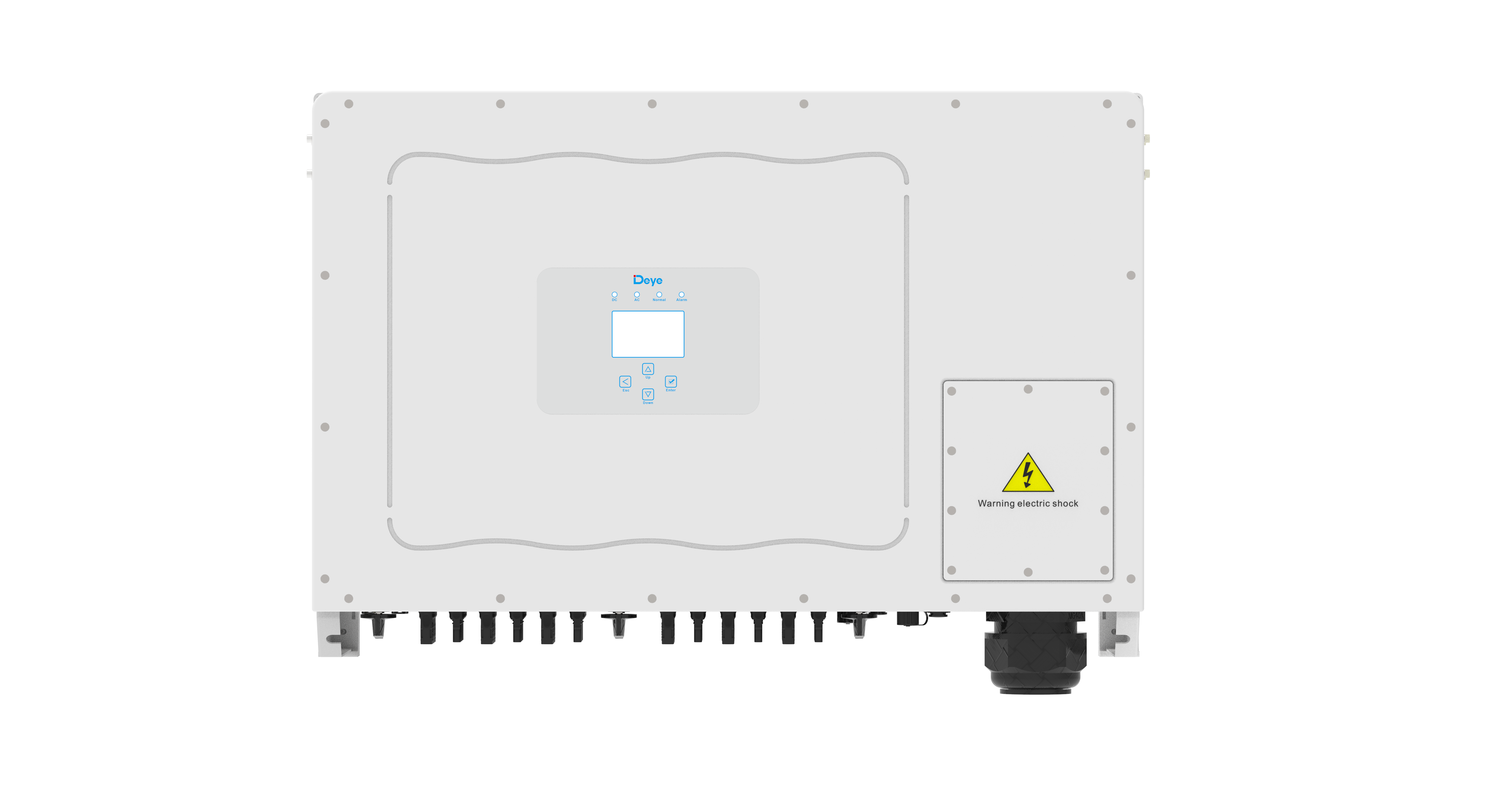

SUN-70/75/80/90/100/110K-G03

Drie fasen | 70-110kW | 6 MPPT

Max. 6 MPP-trackers, Max. efficiëntie tot 98,8%
Nul export applicatie, VSG applicatie
Snaar intelligente monitoring (optioneel)
Breed uitgangsspanningsbereik
Type II DC/AC SPD
Anti-PID-functie (optioneel)

DOWNLOADGEBIED

>> Datasheet downloaden << >> Handleiding 1 downloaden <<

>> Download Certificate <<

certificaat_en50549-1-1

certificaat_emc iec61000-1

certificaat_emc eniec61000-2

certificaat_emc en62920

certificaat_cqc nbt32004-2018-2

pvinverter_eudeclaration-sun-70-110k-g03 2309270111

certificaat_en62109-1

certificaat_duitsland vde-ar-n4105
certificaat_iec60068

certificaat_iec61683-1

certificaat_iec61727-1

certificaat_iec62109-1

certificaat_iec62116-1

certificaat_italië cei0-16

certificaat_italië cei0-21-1

certificaat_polen pn-en50549-1-1

certificaat_southafrica nrs097

certificaat_spanje nts

certificaat_spanje rd647 rd413 rd1699

certificaat_spanje une217001

certificaat_spanje une217002

certificaat_tuvmark en62109

certificaat_lvd en62109

certificaatfrankrijk en50549-1

Technische specificaties

SUN-(70-110)K-G03
Feedback

Model	SUN-70K-G03	SUN-75K-G03	SUN-80K-G03	SUN-90K-G03	SUN-100K-G03	SUN-110K-G03
PV String Invoer Datum
Max. PV-ingangsvermogen (kW)	91	97.5	104	135	150	150
Max. PV Input Voltage (V)	1000
Opstartspanning (V)	250
MPPT spanningsbereik (V)	200-850
Nominale PV-ingangsspanning (V)	600
Max. Input Kortsluitingstroom (A)	60 60 60 60			60 60 60 60 60 60 60
Max. Werkende PV-Inputstroom (A)	40 40 40 40			40 40 40 40 40 40 40
Nr van MPP Trackers/Nr. van Strings per MPP Tracker	4/4 4 4 4			6/4 4 4 4 4 4
AC Output Side
Nominaal AC-uitgangsactief vermogen (kW)	70	75	80	90	100	110
Max. AC Output Schijnbaar Vermogen (kVA)	77	82.5	88	99	110	121
Nominale AC-uitgangsstroom (A)	106,1/101,5	113,6/108,7	121,2/115,9	136,4/130,4	151,5/144,9	166,7/159,4
Max. AC-uitgangsstroom (A)	116,7/111,6	125/119,6	133,3/127,5	150/143,5	166,7/159,4	183,3/175,4
Nominale uitgangsspanning/bereik (V)	220/380V, 230/400V 0,85Un-1,1Un
Grid Connection Form	3L N PE
Nominale frequentie/bereik van het uitvoerraster (Hz)	50/45-55, 60/55-65
Aanpassingsbereik van de vermogensfactor	0,8 leidend tot 0,8achterstand
Totale huidige harmonische vervorming THDi	<3%
DC Injectiestroom	<0,5%ln
Efficiency
Max. Efficiency	98,70%			98,80%
Euro-efficiëntie	98,10%			98,20%
MPPT Efficiency	＞99%
Apparatuurbescherming
DC Reverse Polarity Protection	Ja
AC Output Overcurrent Protection	Ja
AC Output Overvoltage Protection	Ja
AC Output Short Circuit Protection	Ja
Thermische Bescherming	Ja
Isolatie Impedantie Detectie	Ja
DC Component Monitoring	Ja
Arc Fault Circuit Interrupter (AFCI)	Optioneel
Anti-eilandbescherming	Ja
Reststroomdetectie	Ja
Surge Protection Level	TYPE II (DC), TYPE II (AC)
DC Switch	Ja
Interface
Communicatie Interface	RS485/RS232
Monitor Mode	GPRS/WIFI/Bluetooth/4G/LAN (facultatief)
Algemene Gegevens
Bedrijfstemperatuurbereik	-25 tot 60℃, >45℃ Afleidend
Toegestane Omgevingsvochtigheid	0~100%
Toegestane Hoogte	4000m
Geluidsniveau	≤ 55
Beschermingsgraad (IP)	IP65
Omvormertopologie	Niet-geïsoleerd
Overspanningscategorie	OVC II(DC),OVC III(AC)
Kastafmetingen (BHD) [mm]	824mm516mm312.7mm（Exclusief connectoren en beugels）
Gewicht [kg]	81
Garantie [jaar]	5 jaar
Type Koeling	Intelligente luchtkoeling
Netregelgeving	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002,OVE-Richtlinie R25, G99, VDE-AR-N 4105
Veiligheid EMC/Norm	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
