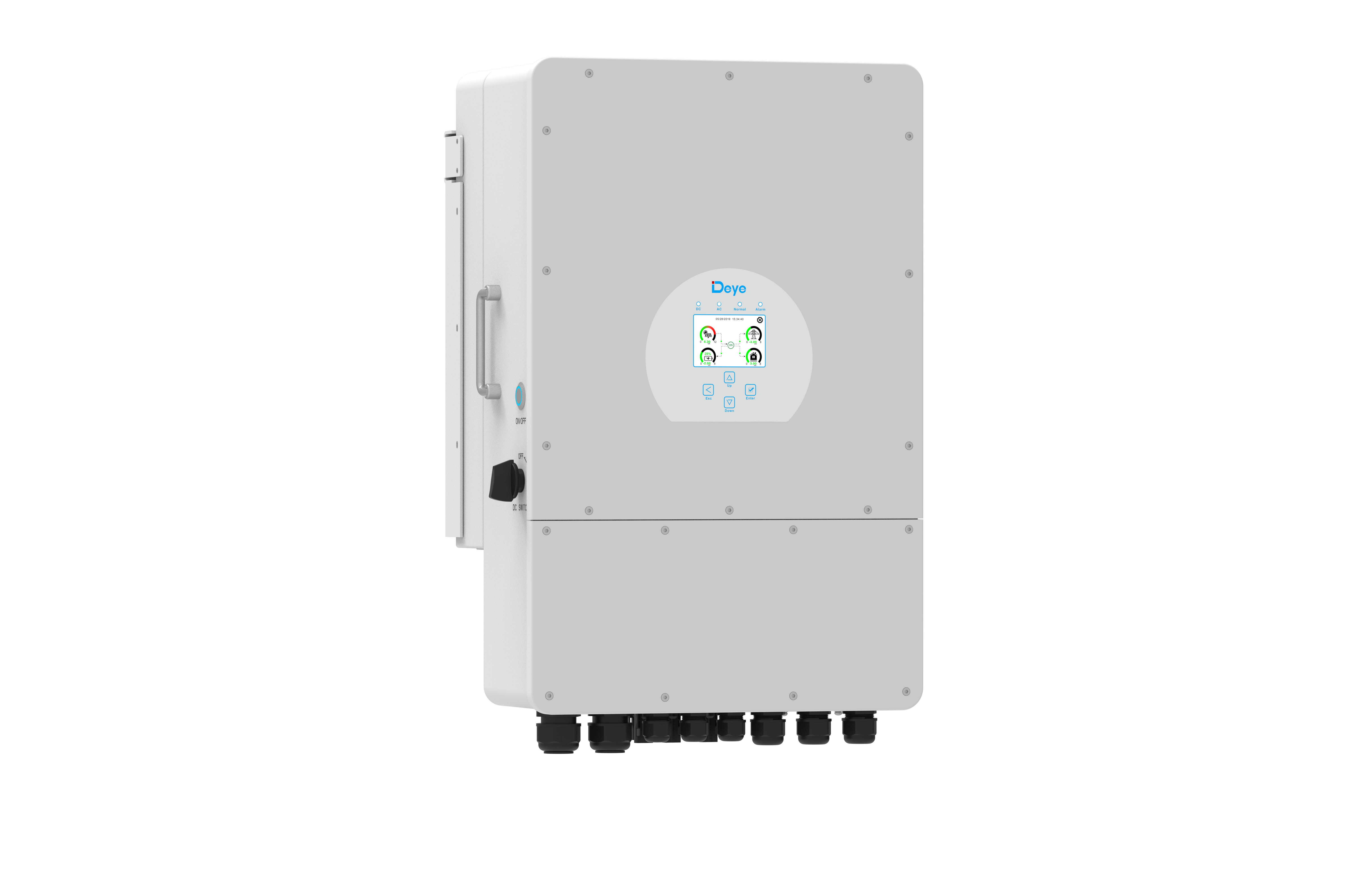

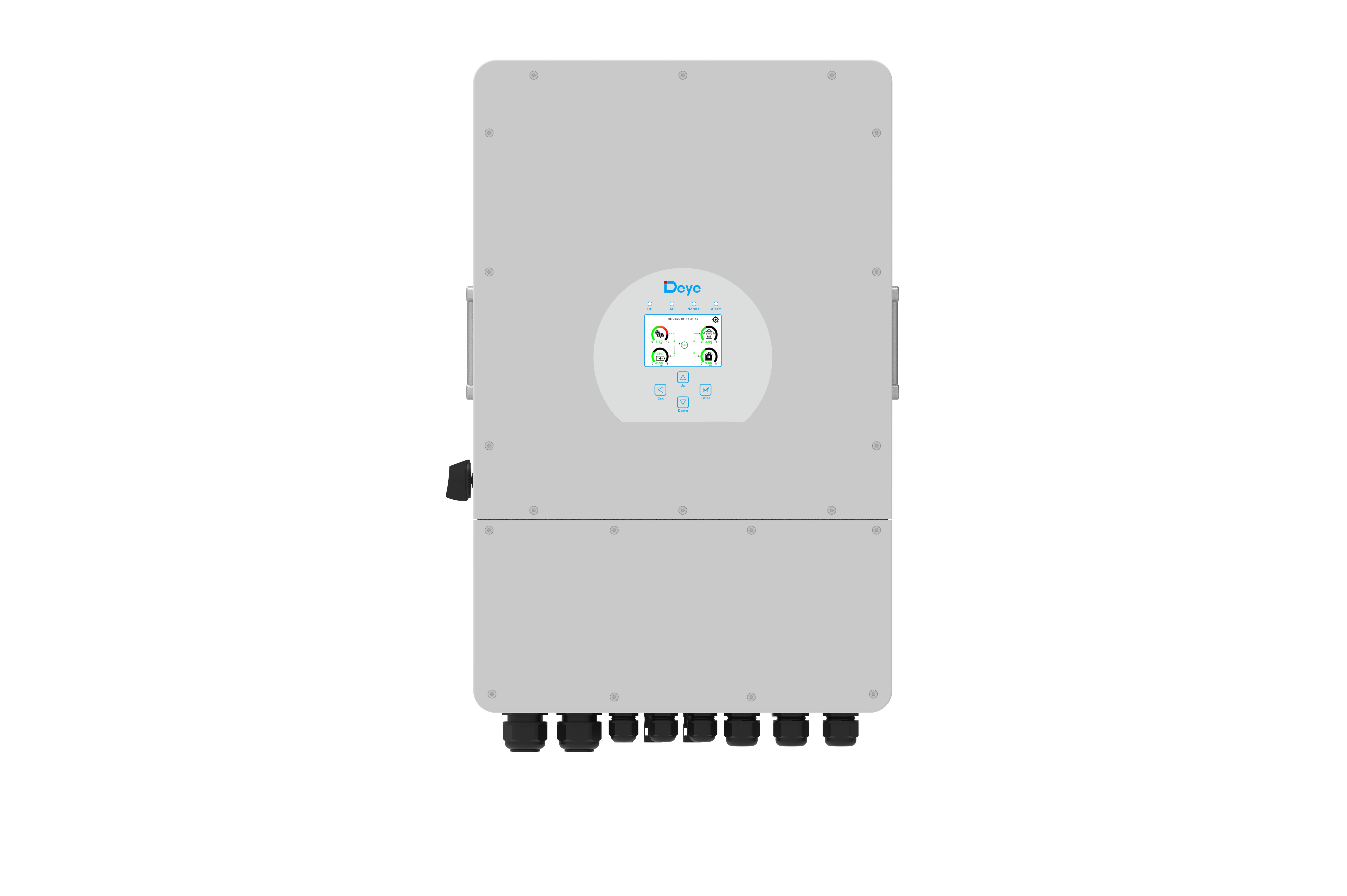

SUN-5/6/8/10/12K-SG04LP3-EU

Driefasige hybride omvormer | 5-12kW | 2 MPPT | LV-batterij ondersteund

100% onevenwichtige output
AC-koppel om bestaand zonnestelsel te retrofifiëren
Maximaal 10 stuks parallel voor on-grid en off-grid

bediening; Ondersteuning van meerdere batterijen parallel

Max. laad-/ontlaadstroom van 240A
Ondersteuning voor het opslaan van energie uit dieselgenerator
48V laagspanningsbatterij, transformator isolatieontwerp
6 tijdsperioden voor het opladen/ontladen van de batterij

DOWNLOADGEBIED

>> Datasheet downloaden << >> Handleiding 1 downloaden <<

>> Download Certificate <<

hybridinverter_eudeclaration-sun-5-12k-sg04lp3-eu 240628001

certificaat_australië asnzs4777.2-4

certificaat_oostenrijk torerzeuger ove-richtlinier25

certificaat_belgië nbn-en50549-1 c10-11

certificaat_czechrepublic csn50549-1

certificaat_emc en62920-7

certificaat_emc eniec61000-7

certificaat_en50549-10-2

certificaat_frankrijk en50549-10-2

certificaat_frankrijk xpc15 vde0126 vfr2019_fra

certificaat_duitsland vde4105-1

certificaat_duitsland vde4105 nsprotection-1

certificaat_griekenland en50549-10

certificaat_iec61727, dwz62116

certificaat_ierland isen50549-1

certificaat_italië cei0-21

certificaat_lvd en62109-6

certificaat_nederland nen-en50549-1-1

certificaat_noorwegen en50549-1

certificaat_polen pn-en50549-1-3

certificaat_southafrica nrs097-5

certificaat_spanje nts-5

certificaat_spanje rd647 rd413 rd1699

certificaat_spanje une217001-4

certificaat_spanje une217002-5

certificaat_tuvmark en62109-6

Technische specificaties

SUN-(5-12)K-SG04LP3-EU
Feedback

Model	SUN-5K-SG04LP3-EU	SUN-6K-SG04LP3-EU	SUN-8K-SG04LP3-EU	SUN-10K-SG04LP3-EU	SUN-12K-SG04LP3-EU
Batterij Input Data
Batterij Type	Loodzuur of lithium-ion
Batterij Voltage Range (V)	40-60
Max.oplaadstroom (A)	120	150	190	210	240
Max.Losstroom (A)	120	150	190	210	240
Oplaadstrategie voor Li-ionbatterij	Zelfaanpassing aan BMS
Aantal batterij-input	1
PV-tekenreeksinvoergegevens
Max. PV-toegangsvermogen (W)	10000	12000	16000	20000	24000
Max PV Input Power（W）	7500	9000	12000	15000	18000
MaxPV Ingangsspanning（V）	800
Opstartspanning（v）	160
MPPT Spanningsbereik（V）	200-650
Nominale PV-ingangsspanning (V)	550
Max. Werkende PV-Inputstroom (A)	13 13			26 13
Max. Invoer Short-Circuit Stroom (A)	17 17			34 17
No.of MPP Trackers/No.of String Per MPP Tracker	2/1 1			2/2 1
AC Input/Output Data
Nominale AC Input/Output Actieve Macht（W）	5000	6000	8000	10000	12000
Max AC Input/Output Schijnbaar Vermogen （VA）	5500	6600	8800	11000	13200
Piekvermogen (off-grid)（W）	2 keer van nominaal vermogen, 10s
Beoordeelde AC Input/Output Huidige（A）	7,6/7,2	9,1/8,7	12.1/11.6	15,2/14,5	18.2/17.4
Max AC Input/Output Current（A）	8,4/8	10/9,6	13,4/12,8	16,7/15,9	20/19.1
Max Continu AC Passthrough (raster om te laden)（A）	45
Nominale invoer/uitvoerspanning/bereik (V)	220/380V,230/400V 0,85Un-1,1Un
Grid Connection Form	3L N PE
Nominale invoer-/uitvoerrasterfrequentie/bereik	50/45-55, 60/55-65
Aanpassingsbereik van de vermogensfactor	0,8 wat leidt tot een achterstand van 0,8
Totale huidige harmonische vervorming THDi	<3% (van nominaal vermogen)
DC Injectiestroom	<0,5%ln
Efficiency
Max Efficiency	97,6%
Euro-efficiëntie	97,0%
MPPT Efficiency	＞99%
Apparatuurbescherming
Geïntegreerd	DC Omgekeerde Polariteitsbescherming, AC Output Overstroombescherming, Thermische Bescherming, AC Output Overspanning Bescherming, AC Output Short Circuitbescherming, DC-componentbewaking, boogbreukcircuitonderbreker (optioneel), Bescherming tegen eilandbegraving, DC-schakelaar, Detectie van isolatie-impedantie, Reststroomdetectie
Surge Protection Level	TYPE II (DC), TYPE II (AC)
Interface
Communicatie Interface	RS485/RS232/KAN
Monitor Mode	GPRS/WIFI/Bluetooth/4G/LAN (facultatief)
Algemene Gegevens
Werkend Temperatuurwaaier	-40 tot 60℃, >45℃ Afleidend
Toegestane Omgevingsvochtigheid	0-100%
Toelaatbare Hoogte	2000m
Noise	≤ 55 dB(A)
Beschermingsgraad (IP)	IP65
Omvormertopologie	Niet-geïsoleerd
Overspanningscategorie	OVC II(DC),OVC III(AC)
Kabinetsgrootte（WHD）[mm]	422×658×254（Exclusief connectoren en beugels）
Gewicht[kg]	38
Garantie	5 jaar/10 jaar de garantieperiode is afhankelijk van de definitieve installatieplaats van de omvormer. Meer informatie Raadpleeg het garantiebeleid
Type Koeling	Intelligente luchtkoeling
Netregelgeving	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98,G99, VDE-AR-N 4105
Veiligheid EMC/Norm	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
